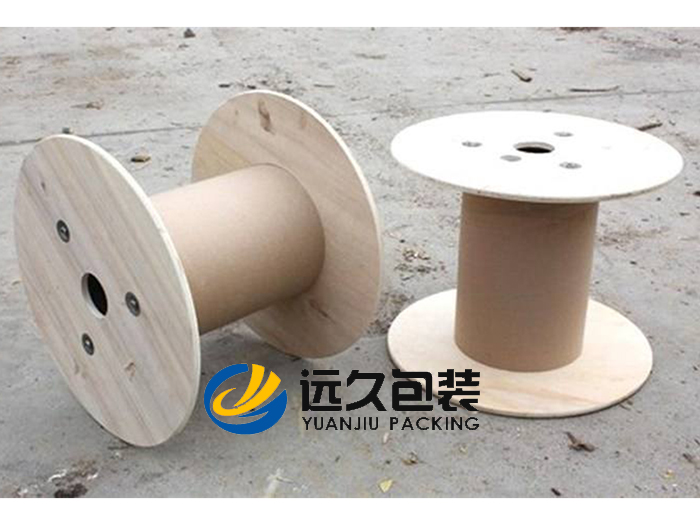

所謂線盤就是用來裝線的或者說繞線的盤，但是由于地區的不同和用途不同，我們對它有很多稱呼，比如：電纜盤、線軸、膠軸、工字輪、繞線盤、包裝盤、成品盤、卷線盤等等。電纜線盤有大型和小型之分大型電纜線盤多采用鋼結構及鋼木結構，直徑超過1米，有的甚至達到5米以上。小型木質電纜線盤，直徑只有30cm~100cm。

大型電纜盤被廣泛應用于拉絲機、絞線機、成纜機、裝鎧機等設備，以及在周轉、交貨、退火工序使用，小型木質電纜線盤則被廣泛應用與礦山礦井、工廠企業、汽車制造與維修、企業賓館、建筑施工等場所。兩種電纜線盤都具有強度高，鋼度大，經機加工及動平衡檢驗后，高速運轉平穩的特點。

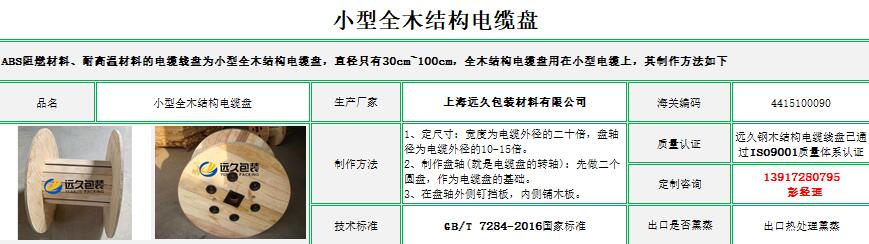

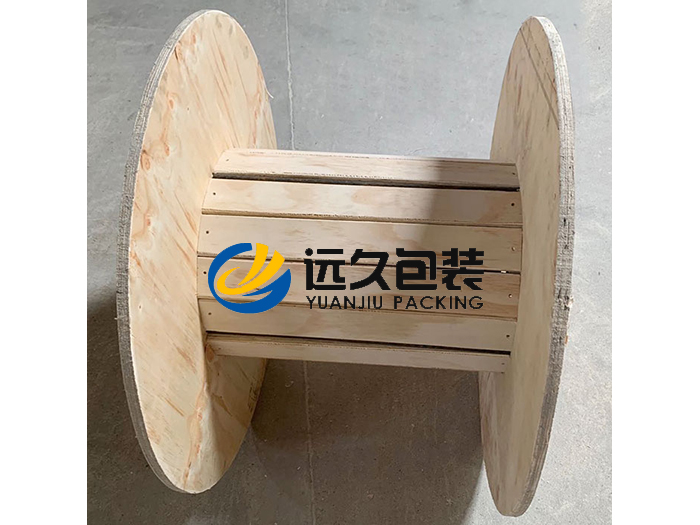

小型木質電纜線盤制作方法如下：

1、定尺寸：一般寬度為電纜外徑的二十倍，盤軸徑為電纜外徑的10-15倍。

2、制作盤軸(就是電纜盤的轉軸)：先做二個圓盤，作為電纜盤的基礎。

3、在盤軸外側釘擋板，內側鋪木板(盤電纜用)。注意:在電纜盤盤軸內側及擋板側要開孔，以便電纜穿出來（起固定作用)。

4、釘擋板：將擋板釘在盤軸的兩邊，最終成型，大多數大型電纜盤都有鋼骨架，看上去是全木結構的，但在鋼骨架外側全部包覆木板，因?yàn)檫@樣結實、成本低。
